インボリュートスプライン軸

30年以上の発展を経て、Feida Machineryには現在3つの工場があります。1つは機械伝達コンポーネント（ギア、ウォームギア、ギアラック、インボリュートスプラインシャフトなど）用、もう1つはカスタマイズされた精密部品用、もう1つは板金部品用です。
ISO9001:2015品質マネジメントシステム認証を取得しました。カスタマイズについてはお問い合わせください。

お問い合わせを送信

製品説明

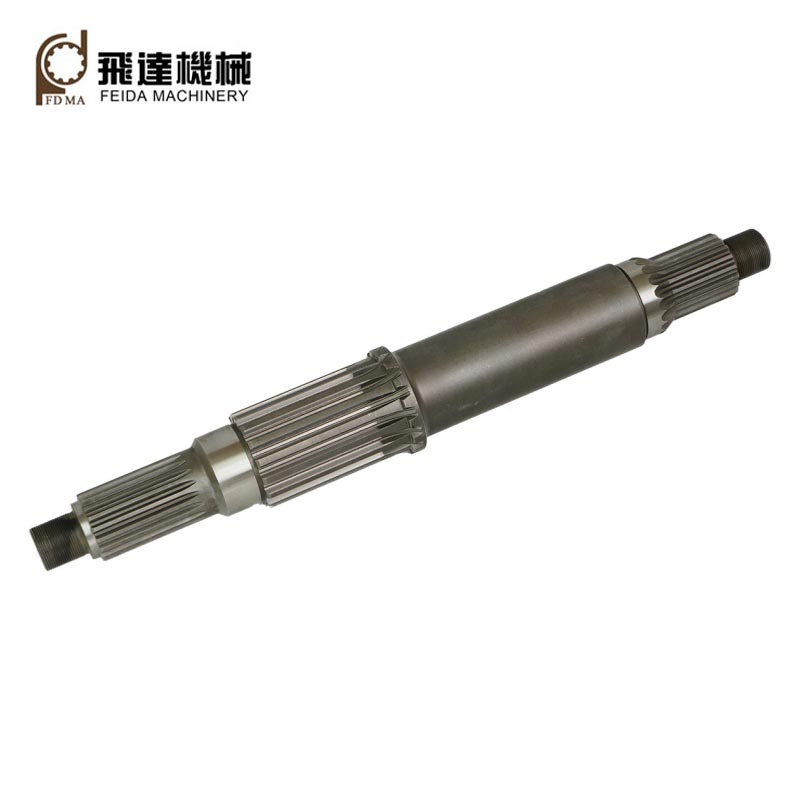

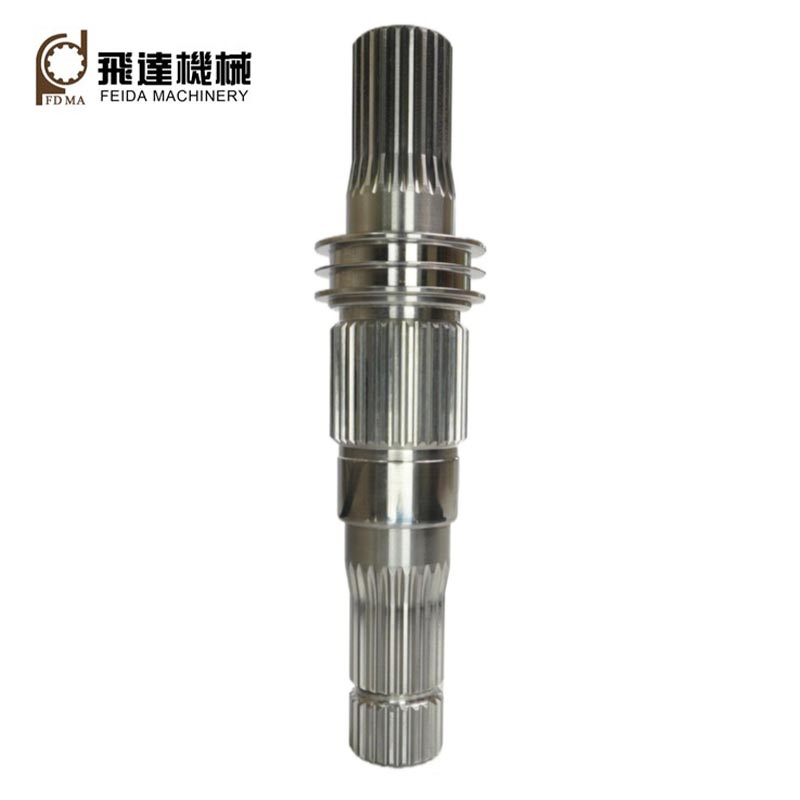

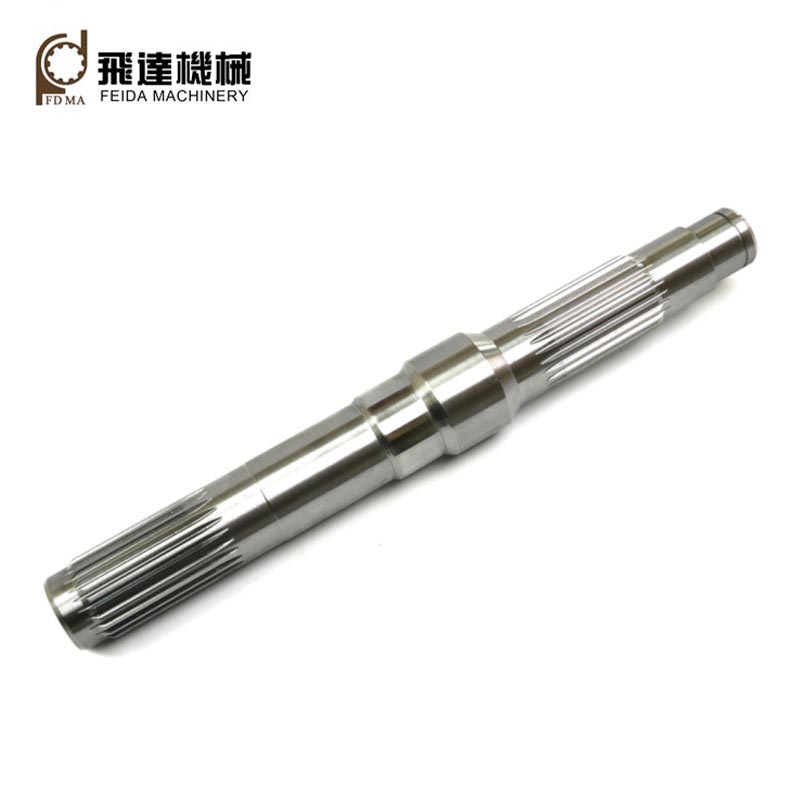

Feida Machinery のインボリュートスプラインシャフトは、同様のインボリュート曲線プロファイルの歯が特徴です。歯車の歯に見られ、高強度、応力集中の軽減、耐衝撃性などのいくつかの利点があります。自動車や航空宇宙用途で一般的に使用されています。

サービスの種類	OEMおよびODMサービス
描画形式	Jpg/.Pdf/.Dxf/.Dwg/.Igs./.Stp/X_t。等
スプラインタイプ	インボリュートスプライン/長方形スプライン
モジュール	M0.5～M5
材料	炭素鋼 (例: 45) 合金鋼 (例: 40Cr、42CrMo、16MnCr5、20CrMnTi) ステンレス鋼 (例: 304、630、1.4104、1.4057) アルミニウム合金 (例: 6061、7075) 青銅、真鍮、ナイロンなど
精密級	ISO/DIN 6-10
熱処理	焼入焼戻し、浸炭焼入、高周波焼入れ、浸炭窒化、窒化処理など
表面処理	黒化、リン酸塩処理、電気メッキ、陽極酸化、QPQ、塗装。
サイズ/圧力角/硬度/許容差	要件に基づいて
機械加工工程	旋削、フライス加工、研削、穴あけ、タッピング、溶接スプラインホブ加工、スプライン整形、スプラインブローチ加工、スプライン研削。
試験機	機械試験機、材料分析分光計、三次元測定機（CMM）、粗さ試験機、硬度計など
パッケージ	防錆紙、プラスチックボックス、メッシュバッグ、カートンボックス、木製ケース。
応用	エンジニアリング機械、建設機械、大型・小型トラック、農業機械、産業用エレベーター、フォークリフト、電気機器、一般機械、その他各種歯車減速機。
リードタイム	サンプルの場合は20〜30日、大量注文の場合は30〜45日
生産能力	15000トン/年

機械加工プロセス全体

原料→鍛造→旋削→スプライン加工→フライス加工→熱処理→研削→検査→梱包・出荷

主な製造設備

30年以上の開発により、Feida Machineryは、生産するための高度な製造設備の完全なセットを備えています。インボリュートスプラインシャフト、CNC 旋盤、CNC ギアホバー、CNC ギアシェイパー、CNC ギアシェービングマシン、CNC スプラインを含むブローチ盤、CNC歯車研削盤、CNCマシニングセンターなど

熱処理

当社の熱処理工程には、焼入焼戻し、浸炭焼入れ、高周波焼入れ、浸炭窒化、窒化などの熱処理により、インボリュートスプライン軸の機械的特性を向上させることができます。非常によく最適化されています。

よくある質問

精密部品の品質はどのように保証していますか?

Feida は ISO:2015 品質マネジメントシステム認証に合格しました。
当社では、次のような多段階の品質管理 (QC) システムを導入しています。
初期製品検査 (FAI): 量産開始前の全寸法検証。
工程内品質管理 (IPQC): 加工プロセス中に 2 ～ 3 時間ごとにサンプリングチェックを行います。
100% 最終検査: すべての部品は梱包前に寸法と表面仕上げの最終検査を受けます。

アフターサービスはどうですか？

タイムリーな技術サポートとソリューションを提供する包括的なアフターサービスシステムを確立していますお客様が安心してご利用いただけるよう。

ホットタグ: インボリュートスプライン軸
