金属ストレートかさ歯車が産業用動力伝達装置で信頼できる理由は何ですか?

目次

1. 金属直かさ歯車とは
2. 主な構造上の特徴
3. 材料と熱処理に関する考慮事項
4. デザインがパフォーマンスに与える影響
5. 産業用途
6. 購入者が注文前に確認すべきこと
7. 製造と品質管理
8. よくある問題とその原因
9. まっすぐかさ歯車とまがりかさ歯車
10. カスタマイズされた金属ストレートかさ歯車
11. よくある質問
12. 結論

1. 金属直かさ歯車とは

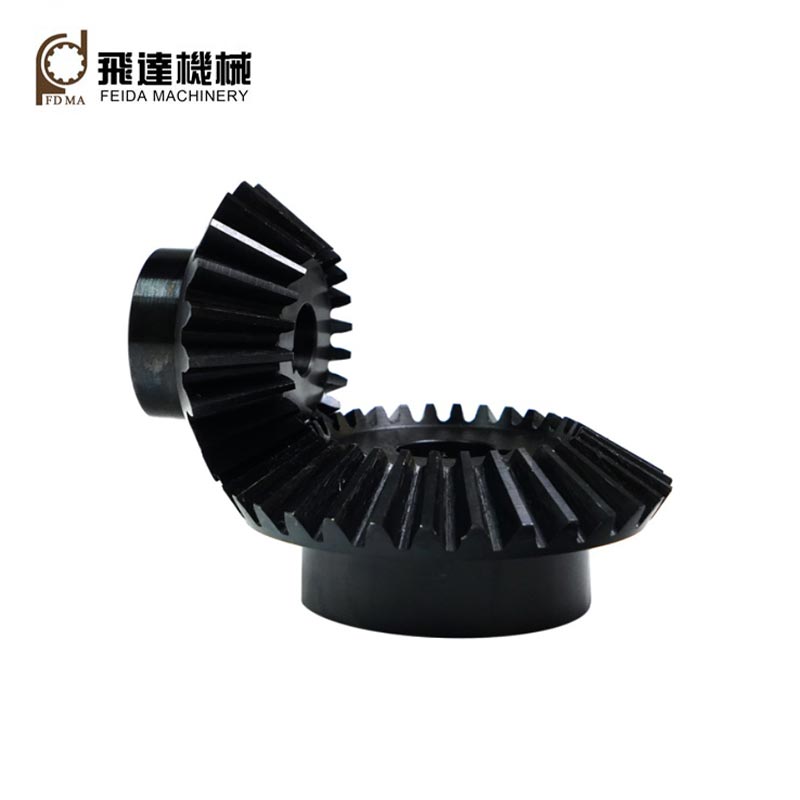

金属直かさ歯車は、ピッチ円錐の表面に沿ってまっすぐな歯が配置された円錐歯車です。一対のかさ歯車が噛み合うと、動力伝達の方向を変えながら、交差するシャフト間で運動を伝達できます。

円筒形の平歯車と比較して、かさ歯車の歯の寸法は歯幅全体で変化するため、その形状はより 3 次元的になります。したがって、歯の形状、ピッチコーン、シャフト角度、歯幅、バックラッシュ、および取り付け位置は、個別の寸法としてではなく、完全なシステムとして考慮する必要があります。

直線かさ歯車は、より複雑な湾曲した歯の設計に伴う滑らかな高速噛み合いを必要としない用途に特に魅力的です。比較的単純な歯の配置は、特定の低速から中速の機械システム、コンパクトな機器、機械駆動装置、および交換用途にも有利です。

2. 主要な構造的特徴

信頼性の高いギアは、その形状を明確に理解することから始まります。いくつかのパラメータは、互換性、耐荷重、設置に直接影響します。

3. 材料と熱処理に関する考慮事項

メタルギアを購入する際、材質の選択は最も重要な決定事項の 1 つです。軽荷重の包装機構で使用される歯車には、高トルク下で連続的に動作する歯車とはまったく異なる要件があります。

一般的なエンジニアリングの選択肢には、炭素鋼、合金鋼、ステンレス鋼、その他の特殊な金属グレードが含まれます。適切な材料は、負荷、動作環境、腐食への曝露、速度、予想耐用年数、製造方法、利用可能な熱処理によって異なります。

• 炭素鋼:中程度の性能要件が適用されるコスト重視の機械用途でよく検討されます。
• 合金鋼:より高い強度、耐摩耗性、熱処理能力が必要な場合に適しています。
• ステンレス鋼：耐食性が重要な考慮事項である場合に役立ちます。
• 熱処理鋼:適切に指定すると、適切なコア特性を維持しながら、より硬い作業面を提供できます。

熱処理は、ギアの設計とは独立して選択しないでください。硬度、該当する場合の硬化深さ、コアの特性、寸法安定性、およびその後の仕上げ要件をすべて一緒に考慮する必要があります。

4. デザインがパフォーマンスに与える影響

歯車の性能は、形状、材料、製造精度、取り付け、潤滑、および動作条件の相互作用によって決まります。理論的には適切な歯車であっても、嵌合コンポーネントの位置が正しく調整されていないと、性能が低下する可能性があります。

5. 産業用途

金属ストレートかさ歯車は、非常に複雑な歯車構成を必要とせずに角度伝動を必要とする機械システムで使用されます。

• 産業機械およびトランスミッションアセンブリ
• 資材運搬装置
• 包装機械
• 搬送システム
• 農業機械
• 工作機械および補助機構
• 自動車および車両関連機械システム
• 汎用動力伝達装置
• カスタム機械アセンブリ

ストレートベベルギヤの適合性は実際の使用条件によって異なります。高速、低騒音の要件が厳しい用途では、別のかさ歯車構成が必要になる場合がありますが、より単純なシステムではまっすぐな歯の単純な形状の利点が得られる場合があります。

6. 注文前に購入者が確認すべきこと

購入トラブルの多くは、購入者が製品名と基本直径のみを提供するために発生します。交換用またはカスタムのギアの場合、メーカーは意図したトランスミッション関係を再現するのに十分な情報を必要とします。

オリジナルのギアが入手可能な場合は、図面、サンプル、測定値を含む写真、または完全なギアの仕様を提供すると、通信エラーを大幅に減らすことができます。交換プロジェクトの場合、2 つのギアはペアとして互換性がある必要があるため、嵌合するギアに関する情報も同様に重要です。

7. 製造および品質管理

製造品質は、歯の接触、寸法の一貫性、走行動作、耐用年数に直接影響します。直かさ歯車は円錐形の形状をしているため、歯の形状と関連する寸法を制御するには、適切な機器、工具、測定方法、およびプロセス制御が必要です。

信頼できる製造プロセスには、通常、材料検証、ブランクの準備、歯の切断、必要に応じて熱処理、仕上げ、寸法検査、最終品質検証が含まれます。用途に応じて、歯の寸法、振れ、バックラッシ、穴の寸法、硬度、表面状態、嵌合性能などを検査します。

工業用カスタムオーダーの場合、バイヤーは、生産サンプルがどのように承認されるか、バッチ生産中に寸法の一貫性がどのように維持されるかについても質問する必要があります。図面、公差、材料、検査要件について明確にコミュニケーションできるサプライヤーは、コストのかかる手戻りを防ぐのに役立ちます。

8. 一般的な問題とその原因

9. まっすぐかさ歯車とまがりかさ歯車

ストレートベベルギヤとスパイラルベベルギヤはどちらも交差するシャフト間で動力を伝達しますが、歯の形状が異なります。ストレートベベルギヤは真っ直ぐなテーパー歯を使用しますが、スパイラルベベルギヤは湾曲した歯を使用します。

適切な構成は、速度、負荷、ノイズ要件、設置スペース、製造能力、およびシステム全体の要件によって異なります。したがって、歯車の形状を個別に比較するのではなく、機械に応じて歯車を選択する必要があります。

10. カスタマイズされた金属ストレートかさ歯車

既存の寸法が機械と一致する場合、標準ギヤが便利です。ただし、利用可能な設置スペース、シャフト配置、負荷、取り付けインターフェイス、または交換寸法が標準ではないため、多くの産業プロジェクトではカスタマイズされたギアが必要です。

晋江飛達機械有限公司は、エンジニアリング図面、サンプル、寸法要件、またはアプリケーション情報に基づいてカスタマイズされた金属歯車コンポーネントを必要とするプロジェクトを検討できます。 B2B バイヤーにとって最も役立つ出発点は、単に「ストレート ベベル ギヤ」の価格を要求するのではなく、完全な技術仕様を提示することです。

この情報により、メーカーは提案された設計、材料、加工ルート、品質要件が意図した用途と互換性があるかどうかを評価できます。

11. よくある質問

12. 結論

金属ストレートかさ歯車は、交差するシャフトを介した信頼性の高い角動力伝達を必要とする機械システムにとって、依然として実用的なソリューションです。歯の形状が比較的単純なので、幅広い機械で使用できます。特に、非常に静かな高速動作よりも、信頼性の高いトランスミッション、コンパクトな設置、管理された製造要件、保守性を重視する用途に役立ちます。

購入者にとって最も重要なステップは、ギアの仕様を実際の動作環境と一致させることです。生産を開始する前に、歯数、形状、材質、硬度、歯幅、シャフト角度、速度、トルク、アライメント、潤滑、および製造公差をすべて考慮する必要があります。

交換用コンポーネント、生産バッチ、またはカスタム設計のトランスミッション部品が必要な場合でも、明確な技術コミュニケーションは、互換性の問題や不必要な開発コストの削減に役立ちます。晋江飛達機械有限公司プロジェクトの仕様とアプリケーションのニーズに基づいて、カスタマイズされたギア要件について顧客と協力できます。

カスタム金属ストレートかさ歯車が必要ですか?

図面、サンプル、寸法、材料要件、または用途の詳細を錦江飛達機械有限公司と共有してください。当社のチームが仕様の評価を支援し、お客様の機械に適したカスタマイズされたギア ソリューションについて話し合うことができます。 お問い合わせ.
