スプラインシャフト

Feida Machinery 工場によってカスタマイズされたスプライン シャフトは、尾根または歯を備えた機械部品であり、相手側部品の溝とかみ合い、トルクを相手側部品に伝達することで機能します。トルクを伝達することに加えて、位置ずれの吸収、強度の向上、振動と騒音の低減、組立と分解の簡素化、軸方向の滑りなどの機能もあります。 当社のスプラインシャフトシリーズには、 角スプライン軸そしてインボリュートスプラインシャフト.

コアパラメータ:

モジュール:M0.5-5

精度等級: ISO/DIN 6-10

歯数: 歯が多いほど、負荷容量が高くなります。

圧力角: 一般的な値は 30、37.5、および 45 度です。

圧力角が小さいほど負荷容量が高くなります。角度が大きいほど、スライド接続に適しています。

ピッチ直径: 理論上の基準円。

一般的な 2 つのタイプ:

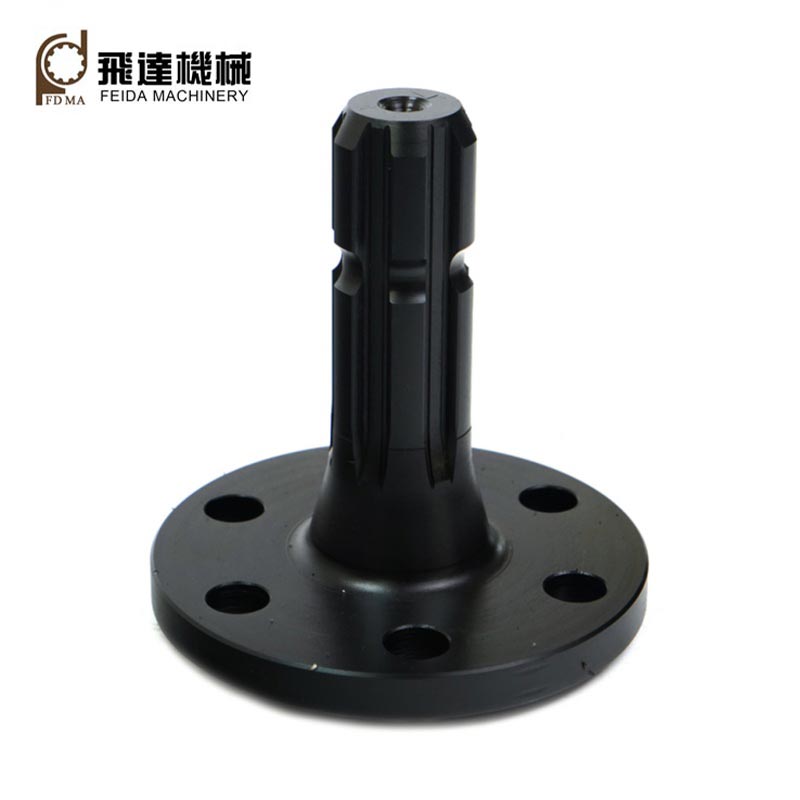

1. 長方形スプラインシャフト：長方形（平ら）な頂部と根元を備えた直線状の歯であるため、シンプルな設計、低製造コスト、および機械加工と検査の容易さという利点があります。

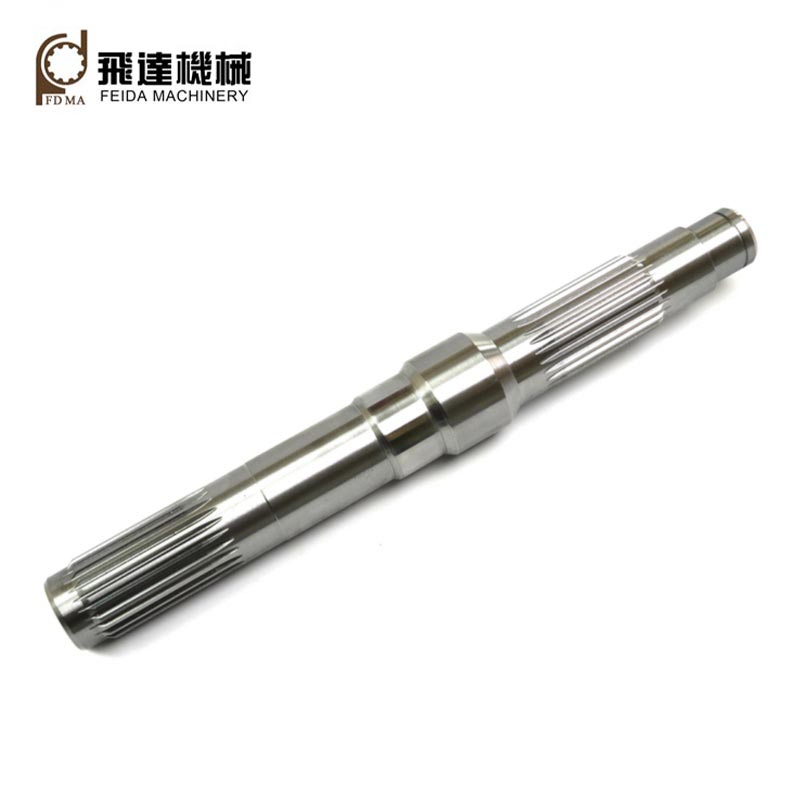

2.インボリュートスプラインシャフト：インボリュート曲線（歯車の歯に似ています）、丸い歯元、均一なピッチを持ち、自己調心機能、高耐荷重、高強度、互換性をもたらします。

応用：

インボリュート スプライン シャフトは、大きな負荷、高いセンタリング精度要件、および大きな寸法が必要な接続に適しています。これらは通常、自動車のパワートレイン システム、ステアリング機構、ボート エンジン、プロペラ システム、ウインチ、航空機エンジン、ギアボックス、ディファレンシャル、トランスファー ケースなどの幅広い用途で使用されます。

30年以上の発展を経て、Feida Machineryは現在3つの工場を擁しています。1つはメカニカルトランスミッション部品、1つはカスタマイズされた精密部品、もう1つは板金部品です。CNCスプライン加工技術（例：ホブ加工、成形、ブローチ加工、研削など）と高品質の原材料（例：40Cr、42CrMo、20CrMnTi、6061、 7075など）。
