重負荷・高速動作条件に対応した高精度歯車加工ソリューション

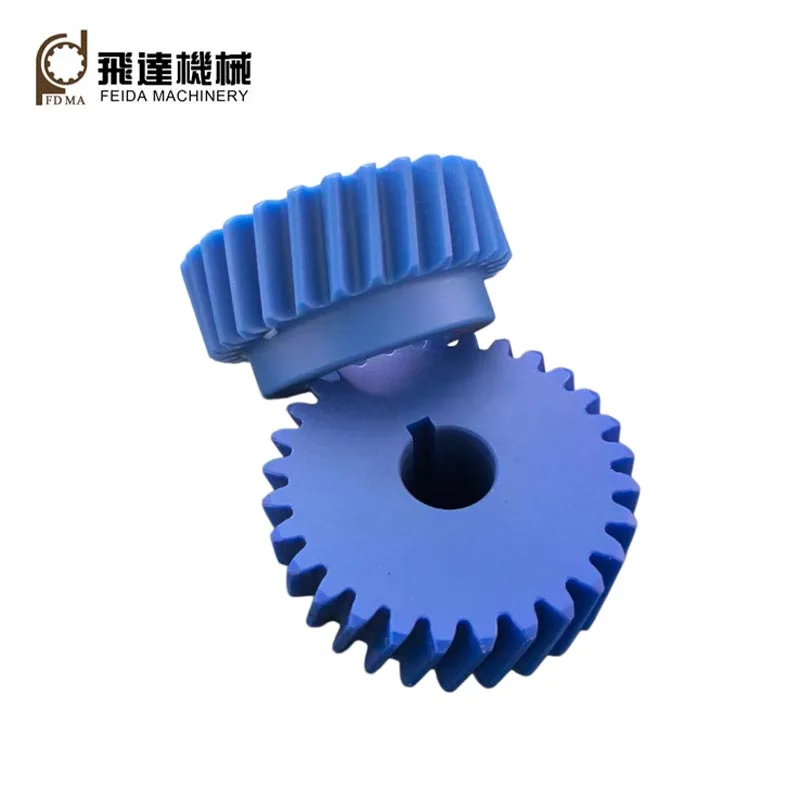

のパフォーマンスギヤ伝達システムは、歯形精度、表面硬度、噛み合い特性の協調制御を中心としています。円筒歯車、かさ歯車、カスタム ギアボックスには、建設機械、農業機械、産業オートメーション全体の負荷プロファイルに適合したプロセス ルートが必要です。平歯車およびはすば円筒歯車は平行軸ドライブで広く使用されており、歯のクラウニングと先端の逃げにより噛み合いの衝撃と騒音が効果的に低減されます。スパイラルベベルギヤは交差軸伝動に適しており、滑らかな動作を維持しながら高トルクに対応できる湾曲した歯形状を備えています。

材料の選択では、20CrMnTi や 42CrMo などの合金鋼は、浸炭焼入れ後に HRC58 ～ 62 の表面硬度を達成し、中心部の靭性は 30 ～ 38 HRC の範囲に維持され、歯の破損に対する耐摩耗性のバランスが取れています。中低速の重荷重用途では、歯元にショットピーニングを施し、圧縮残留応力深さを深くし、曲げ疲労強度を向上させます。重要な仕上げ加工である研削加工により、熱処理歪みを除去し、輪郭の偏差を修正し、歯形公差をDINクラス5以上に保ち、表面粗さはRa0.8以下に達します。

ギアボックスの統合では、ベアリングの選択、潤滑方法、ハウジングの剛性が考慮されます。オイルリターンチャネルとブリーザーを適切に配置することで、動作温度を調整し、潤滑剤の交換間隔を延長することができます。組み立て時のバックラッシ調整はトランスミッションのバックラッシや衝撃応答に直接影響するため、実際の条件に基づいた適切なクリアランス値が必要です。ギヤ測定センターはピッチ累積誤差とリード偏差を完全に検査し、各ギアペアの接触パターン分布が設計の期待を満たしていることを確認します。

オートメーション機器の精密ドライブの場合、窒化ファインモジュールギアは熱歪みが低く、表面硬度が高いため、最小限の環境または無潤滑環境に適しています。修正係数とかみ合い率を最適化することで、エンベロープ サイズをさらに縮小し、単位重量あたりのトルク密度を向上させます。多工程の歯車加工ルートにより、さまざまな伝動システムの精度とコストを柔軟に組み合わせることができます。
