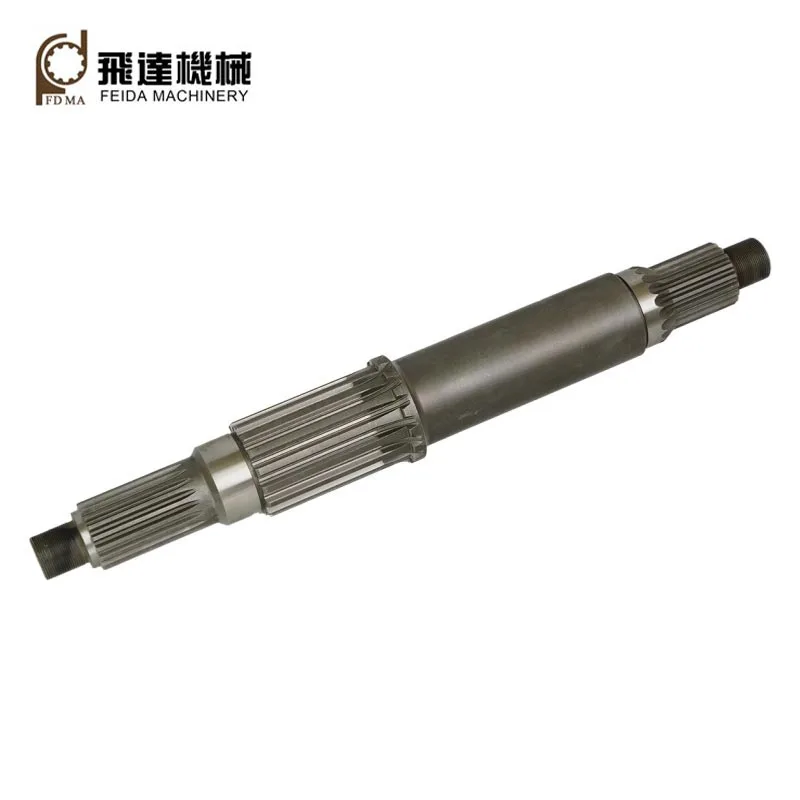

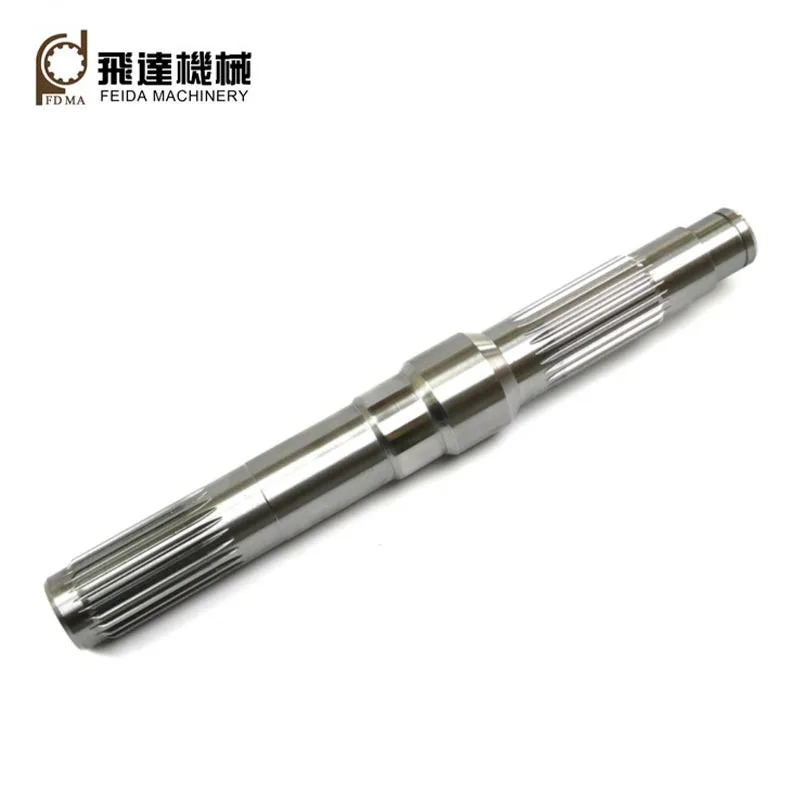

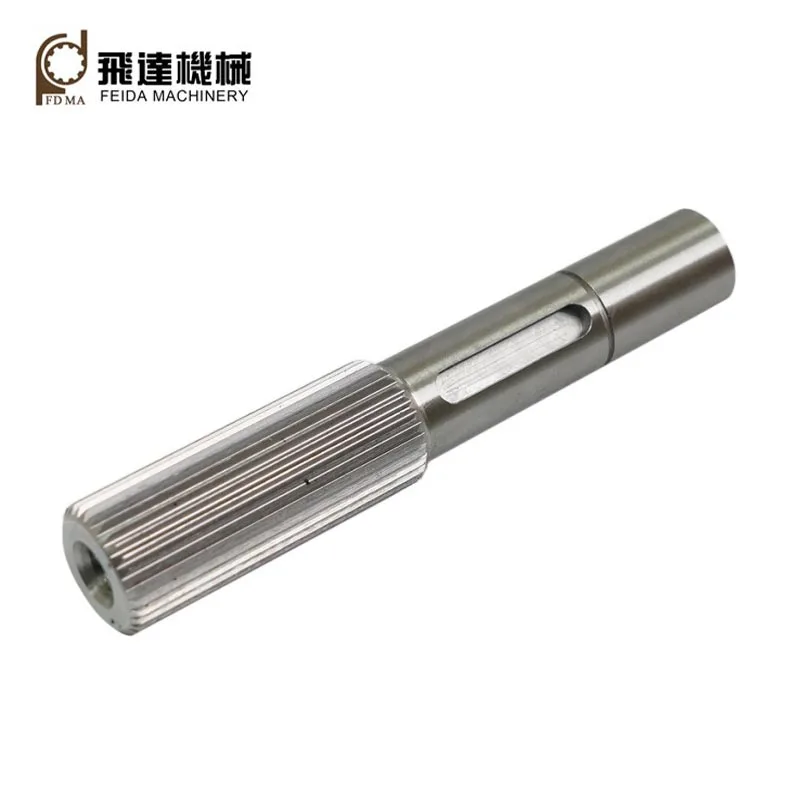

スプラインシャフト

Feida Machinery工場によってカスタマイズされたスプラインシャフトは、尾根または歯を備えた機械部品であり、 機能 相手部品の溝とかみ合い、トルクを相手部品に伝達します。 送信する トルクを高めるほか、芯ズレの吸収、強度の向上、振動の低減、 騒音、分解組立の簡素化、軸方向の滑りなど。

一般的な 2 つのタイプ

1.長方形：頂部と根元が長方形（平ら）で、側面がまっすぐな歯であるため、利点があります。 シンプルな設計で製造コストが低く、加工や検査も容易です。
2.インボリュート：インボリュート曲線（歯車の歯に似ています）、丸い歯元、均一なピッチがあり、その結果、 セルフセンタリング機能、高耐荷重、高強度、互換性。

コアパラメータ

モジュール:M0.5-5
精度等級: ISO/DIN 6-10
歯数: 歯が多いほど、負荷容量が高くなります。
圧力角: 一般的な値は 30、37.5、および 45 度です。
圧力角が小さいほど負荷容量が高くなります。角度が大きいほど、スライド接続に適しています。
ピッチ直径: 理論上の基準円。

応用

インボリュート スプライン シャフトは、大きな負荷、高いセンタリング精度が要求される接続、および大規模な接続に適しています。 寸法。これらは通常、自動車のパワートレイン システムなどの幅広い用途で使用されます。 ステアリング 機構、ボートエンジン、プロペラシステム、ウインチ、航空機エンジン、ギアボックス、ディファレンシャル、トランスファーケースなど

30年以上の発展を経て、Feida Machineryには現在3つの工場があり、そのうちの1つは機械式トランスミッションの工場です。 部品、特注精密部品、板金部品を取り揃えております。高品質な製品の生産が可能です。 スプライン CNC スプライン加工技術 (ホブ加工、成形、ブローチ加工、研削など) を使用したシャフトと高品質 生の 材料 (例、40Cr、42CrMo、20CrMnTi、6061、7075 など)。

機械加工プロセス全体

素材→鍛造→旋削→スプライン加工→フライス加工→熱処理→研削→検査→ 梱包と発送

主な製造設備

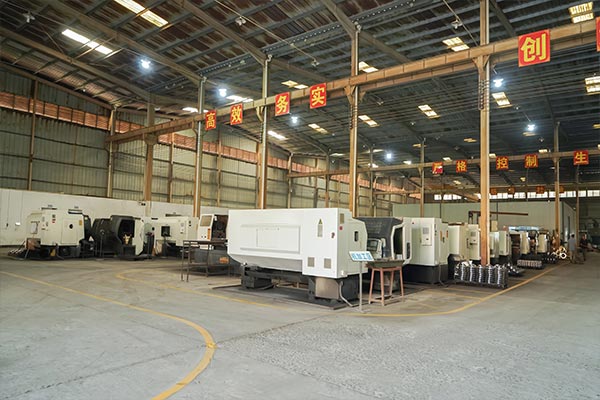

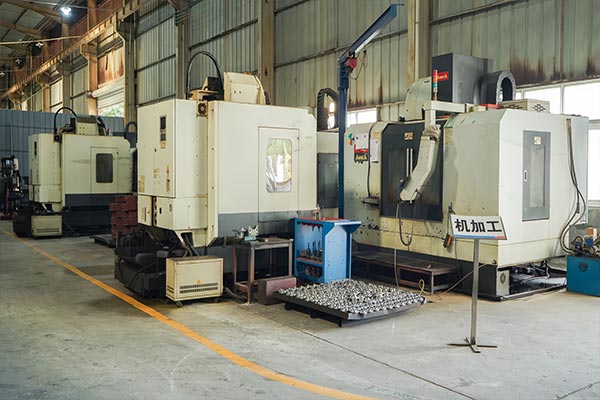

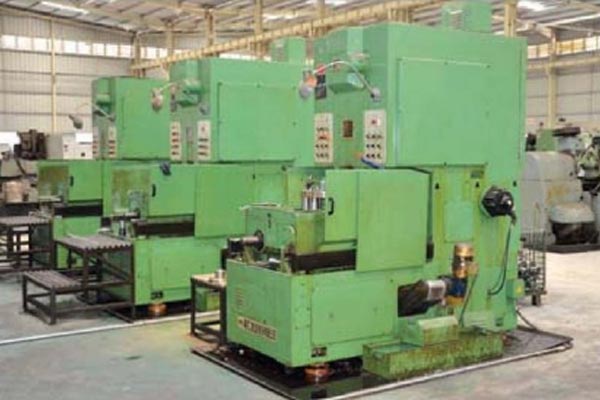

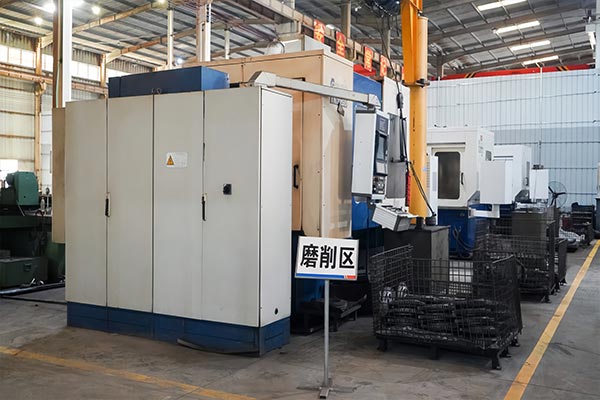

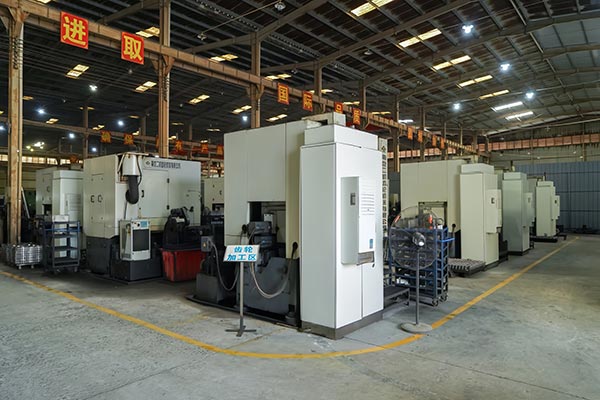

30年以上の開発により、Feida Machineryは高度な製造の完全なセットを持っています 機器を含む CNC旋盤、CNCギアホバー、CNCギアシェイパー、CNCギアシェービングマシン、CNCスプラインブローチ盤、CNCギア グラインダー、CNC マシニングセンターなど

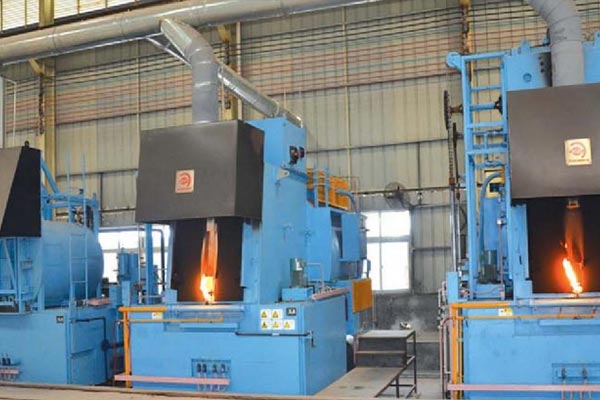

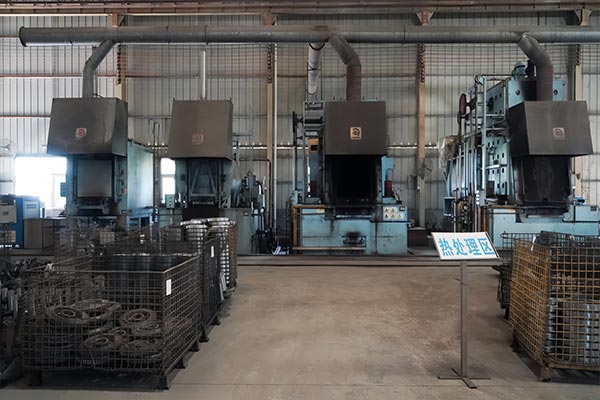

熱処理

当社の熱処理工程には、焼入焼戻し、浸炭焼入れ、高周波焼入れ、 浸炭窒化、窒化などの熱処理により、スプラインシャフトの機械的特性を向上させることができます。 最適化された とても良いです。

よくある質問

精密部品の品質はどのように保証していますか?

Feida は ISO:2015 品質マネジメントシステム認証に合格しました。
当社では、次のような多段階の品質管理 (QC) システムを導入しています。
初期製品検査 (FAI): 量産開始前の全寸法検証。
工程内品質管理 (IPQC): 加工プロセス中に 2 ～ 3 時間ごとにサンプリングチェックを行います。
100% 最終検査: すべての部品は梱包前に寸法と表面仕上げの最終検査を受けます。

アフターサービスはどうですか？

タイムリーな技術サポートとソリューションを提供する包括的なアフターサービスシステムを確立しています お客様が安心してご利用いただけるよう。
